SEM de mare viteză | HEM6000
Stație de lucru pentru microscop electronic cu scanare cu emisie de câmp, complet automatizată, de mare viteză

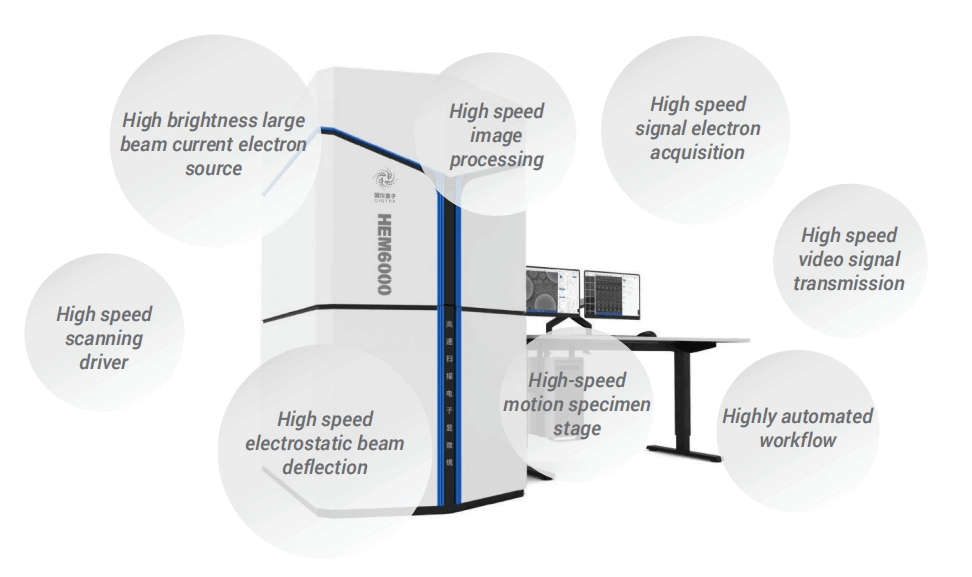

CIQTEK HEM6000 dispune de tehnologii precum tunul de electroni de curent cu fascicul mare de înaltă luminozitate, sistemul de deviere a fasciculului de electroni de mare viteză, decelerarea etapei de probă de înaltă tensiune, axa optică dinamică și obiectivul combinat electromagnetic și electrostatic de imersie pentru a obține imagini de mare viteză, asigurând în același timp o rezoluție la scară nanometrică.
Procesul de operare automatizat este conceput pentru aplicații precum un flux de lucru de imagistică de înaltă rezoluție, pe suprafețe mari, mai eficient și mai inteligent. Viteza sa de imagistică este de peste cinci ori mai rapidă decât cea a unui microscop electronic cu scanare cu emisie de câmp convențional (FESEM).
Driver de scanare de mare viteză
Timp de așteptare 10 ns/pixel, viteză maximă de achiziție a imaginilor 2*100M pixel/s
Sistem de filtrare a electronilor de semnal
Comutare fără semnal SE/BSE, amestecare cu raport reglabil
Sistem complet electrostatic de deviere a fasciculului de mare viteză
Imagistică de câmp larg de înaltă rezoluție, cu câmp vizual maxim de până la 64 µm*64 µm la 4 nm pe pixel
Tehnologie de decelerare a etapei de probă
Reduce tensiunea de aterizare a electronilor incidenti, crescând eficiența captării electronilor de semnal
Sistem combinat electromagnetic și electrostatic de deviere a fasciculului lentilei obiective cu imersie
Câmpul magnetic al lentilei obiectivului imersează proba, contribuind la imagistica de înaltă rezoluție cu aberații reduse
| HEM6000-Semi | HEM6000-Bio | HEM6000-Lit |
| Tensiune joasă și rezoluție înaltă | Tensiune joasă și rezoluție înaltă | Operare simplificată |
| Câmp vizual larg | Diversi algoritmi automatizați pentru domeniul biologic | Opțiuni abundente de selecție |
| Algoritmi special optimizați pentru alinierea ușoară a specimenelor foarte repetitive | Detector BSE optimizat pentru aplicații biologice | Flux de lucru automatizat de mare viteză |
| Deflecție electrostatică în cinci etape | Sistem de reconstrucție biologică 3D |
Automatizare de mare viteză
Proces complet automat de încărcare și descărcare a probelor și operațiune de achiziție a imaginilor, ceea ce face ca viteza totală de imagistică să fie de 5 ori mai mare decât cea a FESEM convențional.
Câmp vizual larg
Tehnologie care deplasează dinamic axa optică în funcție de intervalul de deviere a scanării, atingând o distorsiune minimă a marginilor
Distorsiune redusă a imaginii
Tehnologia de decelerare în tandem a etapei de probă asigură o energie de aterizare redusă, obținând în același timp imagini de înaltă rezoluție
| Specificații ale microscopului SEM de mare viteză CIQTEK HEM6000 | HEM6000-Semi | HEM6000-Bio | HEM6000-Lite | |
| Optică electronică | Rezoluţie | 1,5 nm la 1 kV SE | 1,8 nm la 1 kV ESB | 1,5 nm la 15 kV ESB |
| Tensiune de accelerare | 0,1 kv~6 kV (Mod de decelerare) | 6 kV~30 kV (mod fără decelerare) | 6 kV ~ 30 kV | |
| Mărire | 66~1.000.000x | |||
| Tun cu electroni | Tun de electroni cu emisie de câmp Schottky de înaltă luminozitate | |||
| Tipul obiectivului | Obiectiv combinat electromagnetic și electrostatic pentru imersie | |||
| Deflector electrostatic | Cinci etape | În patru etape | În patru etape | |
| Sistem de încărcare a probelor | Sistem de vid | Sistem de vid complet automat, fără ulei | ||
| Monitorizarea probelor | Cameră orizontală de monitorizare a camerei principale; cameră verticală de monitorizare a camerei de încărcare pentru schimbul de probe | |||
| Dimensiunea maximă a eșantionului | 4 inci în diametru | |||
| Tipul etapei specimenului | Platformă pentru probe motorizată pe 3 axe (*platformă opțională pentru probe acționată piezoelectric) | |||
| Interval de deplasare al etapei probei | X, Y: 110 mm; Z: 16 mm | |||
| Repetabilitatea etapei specimenului | X：±0,6 μm；Y：±0,3 μm | |||
| Schimb de specimene | Complet automat | |||
| Durata schimbului de mostre | <15 minute | |||
| Curățarea camerei de încărcare | Sistem complet automat de curățare cu plasmă | |||
| Achiziția și procesarea imaginilor | Timp de staționare | 10 ns/pixel | ||
| Viteză de achiziție | 2*100 M pixel/s | |||
| Dimensiunea imaginii | 16 K*16 K | |||
| Detector și accesorii | Detector de electroni retrodifuzați retractabil cu unghi mic | Opțional | Nici unul | Standard |
| Detector de electroni retrodifuzați cu unghi mic, montat în partea inferioară | Opțional | Standard | Nici unul | |
| Detector de electroni generali în coloană | Standard | Opțional | Opțional | |
| Detector de electroni retrodifuzați cu unghi mare în coloană | Opțional | Opțional | Opțional | |
| Platformă de probă acționată piezoelectric | Opțional | Opțional | Opțional | |
| Mod FOV mare de înaltă rezoluție (SW) | Opțional | Nici unul | Nici unul | |
| Sistem de curățare cu plasmă a camerei de încărcare | Opțional | Opțional | Opțional | |
| Sistem de încărcare a probelor de 6 inci | Opțional | Opțional | Opțional | |
| Platformă antivibrații activă | Opțional | Opțional | Opțional | |
| Reducerea zgomotului prin IA; Cusătură pe câmp extins; Reconstrucție 3D | Opțional | Opțional | Opțional | |
| Interfață utilizator | Limbă | Engleză | ||
| Sistem de operare | Ferestre | |||
| Navigare | Navigație optică, navigare prin gesturi | |||
| Funcție automată | Recunoaștere automată a probei, selectare automată a zonei de imagistică, luminozitate și contrast automate, focalizare automată, stigmatometru automat | |||
